Όπως λέει και ο τίτλος παρακάτω θα σας παρουσιάσω το ιδανικό για μένα τουλάχιστον τροφοδοτικό για παροχή ρεύματος από τις "μπανάνες" των 4mm για τον φορτιστή iCharger 106B+.
Σύμφωνα με το εγχειρίδιο του φορτιστή το ιδανικό τροφοδοτικό πρέπει να μπορεί να δώσει:
Γενικώς το όνομα MeanWell για όσους ασχολούνται με ηλεκτρολογικό /ηλεκτρονικό hardware είναι εγγύηση στη παροχή ρεύματος.
Μια επίσκεψη στην ιστοσελίδα της εταιρείας (Made in Taiwan) θα σας πείσει.
Από την άλλη μια έρευνα αγοράς για τροφοδοτικό του iCharger 106Β+ ή και τον ίδιο τον φορτιστή θα σας οδηγήσει και σε προτάσεις αγοράς combo πακέτων αγοράς τροφοδοτικού MeanWell και iCharger 106Β+. Για παράδειγμα: http://epbuddy.com/index.php?main_page=index&cPath=17_20&zenid=5viu6f2qhqodach6naqf2fi8d2
Δυστυχώς όμως τα μεταφορικά για τόσο βαρύ πακέτο είναι απαγορευτικά.
Οπότε, μετά την αγορά του iCharger 106Β+ από το HobbyKing στράφηκα στην εγχώρια αγορά για το τροφοδοτικό MeanWell που έψαχνα.
Σύμφωνα με τις απαιτήσεις του φορτιστή το καλύτερο τροφοδοτικό είναι το SP-320-13,5, όπου S σημαίνει μονής (Single) εξόδου και P προστατευμένο (Protected) ενώ 320 είναι η ονομαστική ισχύς σε Watt και 13,5 η ονομαστική τιμή της έντασης σε Αmpere στην έξοδο. Μια πιο προσεκτική μελέτη όμως του εγχειριδίου του τροφοδοτικού εκτός από τις πάμπολλες πιστοποιήσεις ποιότητας που έχει μας δίνει και την πληροφορία πως η τάση εξόδου μπορεί να προσαρμόζεται από 12-15V και πως η μετρημένη σε test παρεχόμενη ισχύς είναι 297W αν και με συντελεστή απόδοσης 86% θα δώσει σίγουρα ελάχιστη ισχύ 275W. Τέλος η ένταση του ρεύματος στην έξοδο έχει μέγιστο 22Α.
Συγκρίνοντας τα παραπάνω χαρακτηριστικά με τις απαιτήσεις του iCharger 106Β+ βλέπουμε πως υπάρχει σχεδόν ταύτιση δεδομένων.
Παρακάτω παραθέτω μερικές φωτογραφίες του δικού μου combo πακέτου που ολοκλήρωσα πρόσφατα.
Σύμφωνα με το εγχειρίδιο του φορτιστή το ιδανικό τροφοδοτικό πρέπει να μπορεί να δώσει:
- Ένταση ρεύματος: max 22A
- Τάση ρεύματος: opt 13,85V (10-18V)
- Ισχύς τροφοδοσίας: max 250W
Γενικώς το όνομα MeanWell για όσους ασχολούνται με ηλεκτρολογικό /ηλεκτρονικό hardware είναι εγγύηση στη παροχή ρεύματος.
Μια επίσκεψη στην ιστοσελίδα της εταιρείας (Made in Taiwan) θα σας πείσει.
Από την άλλη μια έρευνα αγοράς για τροφοδοτικό του iCharger 106Β+ ή και τον ίδιο τον φορτιστή θα σας οδηγήσει και σε προτάσεις αγοράς combo πακέτων αγοράς τροφοδοτικού MeanWell και iCharger 106Β+. Για παράδειγμα: http://epbuddy.com/index.php?main_page=index&cPath=17_20&zenid=5viu6f2qhqodach6naqf2fi8d2
Δυστυχώς όμως τα μεταφορικά για τόσο βαρύ πακέτο είναι απαγορευτικά.
Οπότε, μετά την αγορά του iCharger 106Β+ από το HobbyKing στράφηκα στην εγχώρια αγορά για το τροφοδοτικό MeanWell που έψαχνα.
Σύμφωνα με τις απαιτήσεις του φορτιστή το καλύτερο τροφοδοτικό είναι το SP-320-13,5, όπου S σημαίνει μονής (Single) εξόδου και P προστατευμένο (Protected) ενώ 320 είναι η ονομαστική ισχύς σε Watt και 13,5 η ονομαστική τιμή της έντασης σε Αmpere στην έξοδο. Μια πιο προσεκτική μελέτη όμως του εγχειριδίου του τροφοδοτικού εκτός από τις πάμπολλες πιστοποιήσεις ποιότητας που έχει μας δίνει και την πληροφορία πως η τάση εξόδου μπορεί να προσαρμόζεται από 12-15V και πως η μετρημένη σε test παρεχόμενη ισχύς είναι 297W αν και με συντελεστή απόδοσης 86% θα δώσει σίγουρα ελάχιστη ισχύ 275W. Τέλος η ένταση του ρεύματος στην έξοδο έχει μέγιστο 22Α.
Συγκρίνοντας τα παραπάνω χαρακτηριστικά με τις απαιτήσεις του iCharger 106Β+ βλέπουμε πως υπάρχει σχεδόν ταύτιση δεδομένων.
Παρακάτω παραθέτω μερικές φωτογραφίες του δικού μου combo πακέτου που ολοκλήρωσα πρόσφατα.
Αν και Made in China είναι γνήσιο μιας και στην ιστοσελίδα της MeanWell φαίνονται 2 εργοστάσια που έχει στην Κίνα.
Άνοιξα το τροφοδοτικό και βρήκα τα σωστά Γιαπωνέζικα μέρη μέσα - rectifiers εισόδου της Rubycon.
Έχει 3 χρόνια εγγύηση.

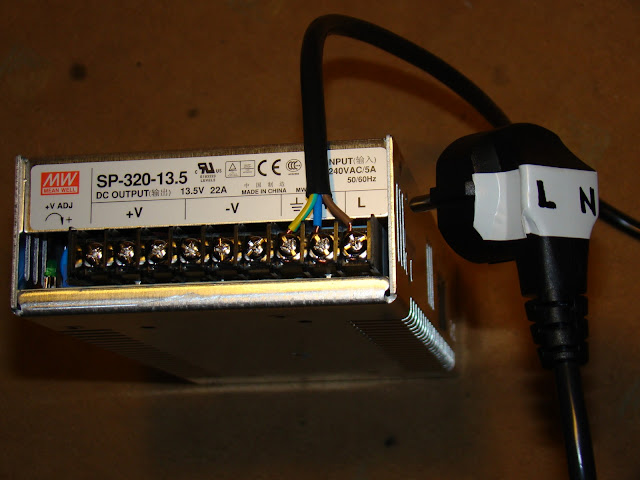

Συνδέουμε το καλώδιο (δεν παρέχεται στην συσκευασία)...
Καλού κακού (δεν ξέρω αν χρειαζόταν) σημαδεύουμε και την "πολικότητα" στο φυς...
Σημαδεύουμε και την "πολικότητα" στη πρίζα...
Το βάζουμε στη πρίζα και βλέπουμε το ledάκι να ανάβει κανονικά πράσινο...
Συνδέουμε κι ένα πολύμετρο και ως δια μαγίας... ακριβώς 13,5V!
Το διορθώνουμε σε 13,85V...
Συνδέουμε τα (σκληρά και χοντρά) καλώδια με τις μπόρνες σύνδεσης του φορτιστή στα άκρα τους...
Συνδέουμε τον φορτιστή και μετράμε με το εσωτερικό του Voltόμτερο την τάση εισόδου...
Εδώ τώρα έχουμε την εξής διαφορά: 13,85V δίνει το πολύμετρο στην έξοδο του τροφοδοτικού 13,91V δίνει ο φορτιστής στην είσοδό του!!!
Προφανώς κάποιο από τα δύο όργανα χρειάζεται καλιμπράρισμα - μάλλον το πολύμετρο μιας και παλαιότερα μου είχε καεί η εσωτερική ασφάλεια... ο φορτιστής πρώτη φορά μπήκε σε ρεύμα!
Δεν μας αγχώνει αυτό... πειράζουμε λίγο το τροφοδοτικό και το φέρνουμε στην σωστή τάση εισόδου.
Προφανώς κάποιο από τα δύο όργανα χρειάζεται καλιμπράρισμα - μάλλον το πολύμετρο μιας και παλαιότερα μου είχε καεί η εσωτερική ασφάλεια... ο φορτιστής πρώτη φορά μπήκε σε ρεύμα!
Δεν μας αγχώνει αυτό... πειράζουμε λίγο το τροφοδοτικό και το φέρνουμε στην σωστή τάση εισόδου.
Τελειωμένο το τροφοδοτικό...
Το combo pack μου είναι πλεόν έτοιμο! Στην συσκευασία του...
Ξέχασα να πω και να δείξω σε φωτογραφία πως η κλέμα με όλες τις επαφές του τροφοδοτικού έχει διαφανές καπάκι για λόγω ασφαλείας.
Ίσως θα ήταν καλύτερα να καλύψω και όλες τις επαφές που χρησιμοποίησα με θερμόκολλα - ειδικά της εισόδου των 230V.
Ίσως θα ήταν καλύτερα να καλύψω και όλες τις επαφές που χρησιμοποίησα με θερμόκολλα - ειδικά της εισόδου των 230V.
Να προσθέσω πως το τροφοδοτικό μου κόστισε περισσότερο από τον φορτιστή (!) περί τα €80 και πήγα και 25km δρόμο (Αγ. Στέφανο - στην Ελληνική αντιπροσωπεία της MeanWell) για να το πάρω...
Όμως στα ίδια ή και λίγο λιγότερα χρήματα δεν μπορούσα να βρω κάτι καλύτερο. Άρα τελικά αξίζει τα λεφτά του, πιστεύω.
Όμως στα ίδια ή και λίγο λιγότερα χρήματα δεν μπορούσα να βρω κάτι καλύτερο. Άρα τελικά αξίζει τα λεφτά του, πιστεύω.
